濾板濾頭是水廠過濾工藝中的關鍵裝置，是安裝濾頭的支承板，在濾池中起到承載濾料層和承受反沖洗配水配氣壓力的雙重作用，濾板質量的好壞直接影響到水廠的濾后水質、水量及水廠的長期運行效益。

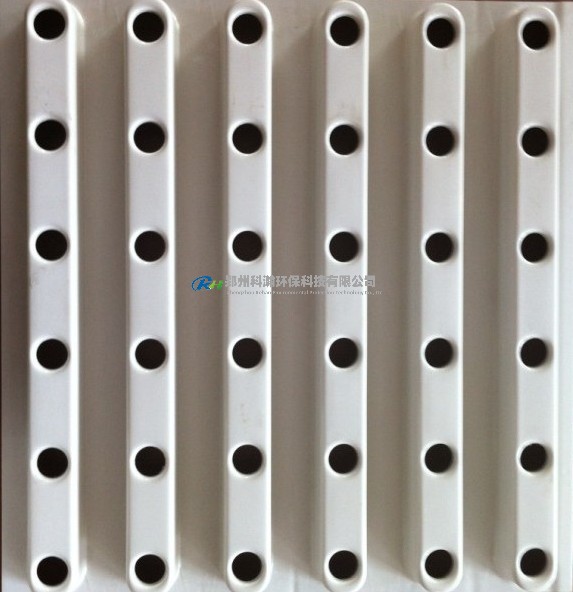

ABS濾板塑料模板用于安裝可調式濾頭并在濾池內直接完成整體澆筑鋼筋混凝土濾板的專用塑制模板。可調式濾頭濾頭由濾帽、濾桿、預埋座三部分組成。通過旋轉濾桿的上下調整，使安裝在濾板上的所有濾頭進氣孔保持在同一水平高度。

混凝土預制濾板采用立式或平式模板分塊澆筑，原料選用C25～C30混凝土標準配制。產品質量符號行業標準，可按用戶設計要求規格尺寸計算開孔比例預埋套管、敷設主付雙層雙向螺紋鋼筋，混凝土澆搗、初凝、養護等工藝制作而成。濾板上下平面水平誤差±1mm。濾池安裝達到整池誤差≤5mm，且四邊整齊、無翹缺，產品滿足濾池設計技術規范要求。

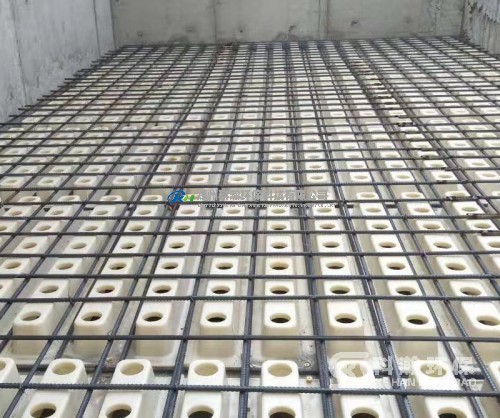

整體澆筑濾板是在施工現場濾池內澆筑采用專用ABS塑制模板與濾池池壁連接為一體并安裝可調式濾頭的整體澆筑鋼筋混凝土濾板。可調式濾頭濾頭由濾帽、濾桿、預埋座三部分組成。通過旋轉濾桿的上下調整，使安裝在濾板上的所有濾頭進氣孔保持在同一水平高度。用于安裝可調式濾頭并在濾池內直接完成整體澆筑鋼筋混凝土濾板的專用塑制模板。設計在滿足有關標準規定時，尚應按模板模數確定單格濾池長、寬尺寸。

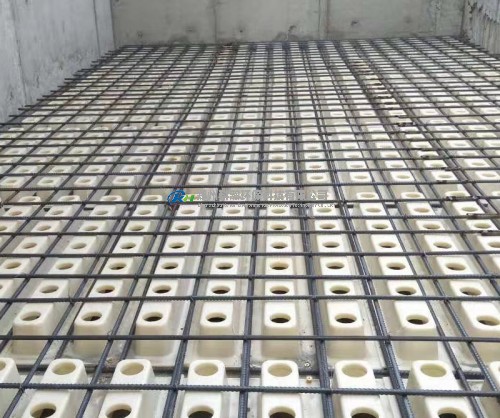

ABS整體現澆筑濾板是采用整體連續澆筑混凝土制作工藝的濾池底部配水布?xì)庀到y(tǒng)，從根本上杜絕了在濾池中以往小塊預制濾板而產生的接縫不嚴，導致漏砂、翻板等弊病。濾板的施工宜按下列程序進行： 池體實測→模板取樣→模板安裝→鋼筋綁扎→預埋座安裝→清理→檢查 →搭設操作平臺→混凝土澆搗→初凝→旋松預埋座施工蓋→養護→打開預埋座施工蓋→布水區進水至預埋座內螺紋平面→置入帶調節螺紋的濾桿調 試水平→固定鎖緊圈→檢查→安裝自鎖濾帽。

整體澆筑濾板在現場澆筑采用專用ABS塑制模板，與濾池池壁連接為一體并安裝可調式濾頭的整體澆筑鋼筋混凝土濾板。整體現澆筑濾板在設計滿足有關標準規定時，應按模板模數確定單格濾池長、寬尺寸。
