錳砂濾料 是采用錳礦砂為原料；經(jīng)水洗、烘干、磁選、篩分等工藝精加工而成。天然錳砂濾料外觀粗糙呈球形橢圓狀、表面呈紅褐色或黑褐色。天然錳礦石中主要含有氧化錳、二氧化錳本身是一種較強的天然氧化劑能對水中鐵離子起氧化作用、具有較好的除錳除鐵性能。

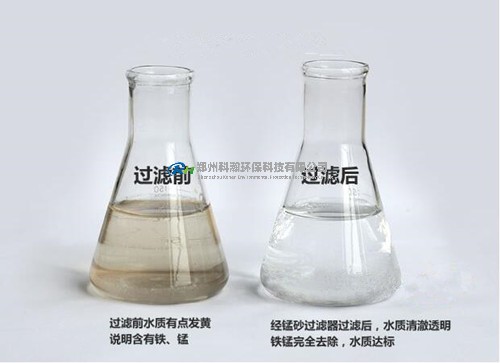

     錳砂濾料 處理含鐵含錳地下水，工藝簡單，操作方便，占地面積小，工程造價低，易于管理，不需添加任何化學藥劑即可達到去除水中鐵、錳、砷等有害物質，水質完全達到飲用水標準《鐵含量0.3㎎/L、錳含量0.1㎎/L》。

天然錳砂濾料除鐵除錳機理及方法；其一以所謂濾膜的作用，利用錳砂表面層較強的氧化作用、直接接觸氧化過濾去除水中鐵。其二錳礦砂中的二氧化錳與含鐵錳水接觸后起催化作用，將水中的二價鐵催化成三價鐵，再把三價鐵千周附著在錳砂顆粒表面從而起到除鐵的目的，天然錳砂中二氧化錳能氧化水中二價鐵為三價鐵使其沉淀除去，二氧化錳被水中的溶解氧氧化成七價錳的氧化物，七價錳再將水中的二價鐵氧化成三價鐵使水清凈。

錳砂濾料除鐵除錳濾料技術要求；

(1),天然錳砂濾料的平均密度一般為3.2g/cm3至3.6g/cm3范圍內。使用中對密度有特殊要求者除外。

(2),天然錳砂濾料的鹽酸可溶率不應大于3.5%（百分率按質量計，下同）。

(3),天然錳砂濾料的破碎率和磨損率之和不應大于3%。

(4),天然錳砂濾料應不含肉眼可見泥土、頁巖和外來碎屑，含泥量不應大于2.5%。

(5),濾料的水浸出液應不含對人體有毒、有害物質。

用于地下水除鐵和除錳的天然錳砂濾料，其錳的形態(tài)應以氧化錳為主。含錳量（以MnO2計，下同）不應小于35%的天然錳砂濾料，既可用于地下水除鐵，又可用于地下水除錳；含錳量為20%～30%的天然錳砂濾料，只宜用于地下水除鐵；含錳量小于20%的錳礦砂則不宜采用。宜優(yōu)先采用經(jīng)過科學試驗或生產(chǎn)使用證明能獲得良好除鐵和除錳效果的天然錳砂品種作濾料，切不可盲目選用以免造成經(jīng)濟損失。

錳砂濾料粒徑范圍；

(1),*小粒徑為0.5～0.6mm，更大粒徑為1.2～2.0mm。當對天然錳砂濾料的有效粒徑和不均勻系數(shù)有特殊要求時，可按要求來選擇濾料的粒徑范圍。

(2),在各種粒徑范圍的天然錳砂濾料中，小于指定下限粒徑的不應大于3%；大于指定上限粒徑的不應大于2%。

除鐵除錳用天然錳礦承托料的技術要求；

(1),錳礦承托料與天然錳砂濾料應為同一產(chǎn)地的礦石，兩者的密度應基本相同。

(2),錳礦承托層應不含肉眼可見泥土、頁巖和外來碎屑。承托料含泥量不應大于1%。

(3),承托料的水浸出液應不含對人體有毒、有害物質。

錳礦承托料粒徑范圍；

2～4mm，4～8mm，8～16mm，16～32mm。

在各種粒徑范圍的錳礦承托料中，小于指定下限粒徑的及大于指定上限粒徑的均不應大于5%。

天然錳砂濾料物化技術參數(shù)；

分析項目	MnO2	Fe	SiO2	比重	容重	含泥量	鹽酸可溶率	破碎率和磨損率之和
單位	％	％	％	g/cm3	g/cm3	%	％	％
分析結果	15-45	20	15－20	3.6	1.6-2	3	3.5	3%

錳砂濾料 安裝裝填方法；

(1),配水系統(tǒng)安裝完畢以后，先將濾池內雜物全部清除，并疏通配水孔眼和配水縫隙，然后再用反沖洗法檢查配水系統(tǒng)是否符合設計要求。

(2),在濾池內壁按承托料和錳砂濾料的各層頂高畫水平線，作為鋪裝高度標記。

(3)仔細檢查不同粒徑范圍的承托料，按其粒徑范圍，從大到小依次清洗，以白備鋪裝。

(4),鋪裝*下一層承托料時，應注意避免損壞濾池的配水系統(tǒng)。待裝承托料應吊運到池內，再行鋪撒;或者使池內充水至排水槽頂，再向水中均勻撒料，然后排水，使水面降至該層頂面高度水平上線，用鍬鋪勻。鋪裝人員不應直接在承托料上站立或行走，而宜站在木板上操作;在池內的操作人員應盡量少，以免造成承托料的移動。在下一層鋪裝完成后，才能鋪裝上一層承托料。

(5),每層承托料的厚度應準確、均勻，用鍬或刮板刮動表面，使其接近于水平面，高度應與鋪裝高度標記水平線相吻合。

(6),在鋪完2～4mm的承托料后，應用該濾池上限沖洗強度沖洗，以排除承托料中的泥沙。

(7),承托料全部分層鋪裝就位后，采用從池頂向水中均勻撒料的方法，撒入預計數(shù)量的錳砂濾料（包括應刮除的輕物質和小于指定下限粒徑的細顆粒），然后進行沖洗。沖洗后刮除輕物質和小于指定下限粒徑的顆粒。按上述方法操作后，如濾料厚度達不到規(guī)定的數(shù)值，應重復上述操作直到符合要求為止。

錳砂濾料成熟期；

除鐵、除錳濾池濾料一般采用天然錳砂、效果顯著濾料成熟期較短、一般7-15天、但造價較高。石英砂：造價低、濾料成熟期長3－6個月。

錳砂濾料 及承托層粒徑；

(1),一般更大～2.0mm、*小～0.5mm之間，

(2),錳砂承托層級配和厚度可參照快濾池。采用錳砂做濾料時、上面兩層承托層需用同樣含量及粒徑的錳砂代替為宜。

錳砂濾料裝填高度；

重力式過濾器除鐵除錳：濾層高度一般采用800～1200mm，規(guī)模較小的壓力式過濾器除鐵、除錳：設備一般采用1000～1200mm；同時除鐵除錳的單級過濾濾層一般取較高值，使過濾后的水質達到更佳效果。

錳砂濾料濾速；

(1),除鐵濾池一般為5～10m/h,含鐵量高時可采用較低濾速。除鐵除錳濾池和除錳濾速為5～8m/h。

(2),反沖洗；其中水頭損失一般控制在1.5～2.5m。除鐵采用粒徑為0.6～1.2mm錳砂濾料時，沖洗強度為18L/s..m2;  粒徑為0.6～2.0mm 時為22L/s.m2。其膨脹率分別為30％ 和22％。沖洗時間10～20min 。除鐵除錳采用天然錳砂濾料時，沖洗強度為16～20L/s..m2，期膨脹率為15％和2～25％。石英砂濾料時，沖洗強度為12～14L/s..m2，期膨脹率為27％ 和2～35％，沖洗時間為5～15min。

錳砂濾料 除鐵除錳設備正常運行與管理；

(1),一周2～3次定期沖洗以免板結。

(2),正常運行情況下不要隨意打開過濾設備以免錳砂接觸空氣產(chǎn)生氧化不必要造成損失。

提示；在選擇錳砂濾料前應先對原水進行化驗分析，根據(jù)水質檢驗結果和出水量設計要求；選擇經(jīng)過科學試驗或者生產(chǎn)使用證明能夠獲得良好除鐵、除錳效果的天然錳砂，品種規(guī)格合適粒徑級配合理的天然錳砂做濾料，以免造成不必要的損失和麻煩。

上一條：錳砂

下一條：天然錳砂
